JLJ-F1.0-8-nPWB 双面接

一、核心产品定位

 这类连接器是扁平柔性电缆（FFC）/柔性印刷电路板（FPC）设计的板端插座，核心作用是实现柔性线缆与PCB之间的信号/电源连接，广泛应用于消费电子、工业控制、汽车电子等场景。

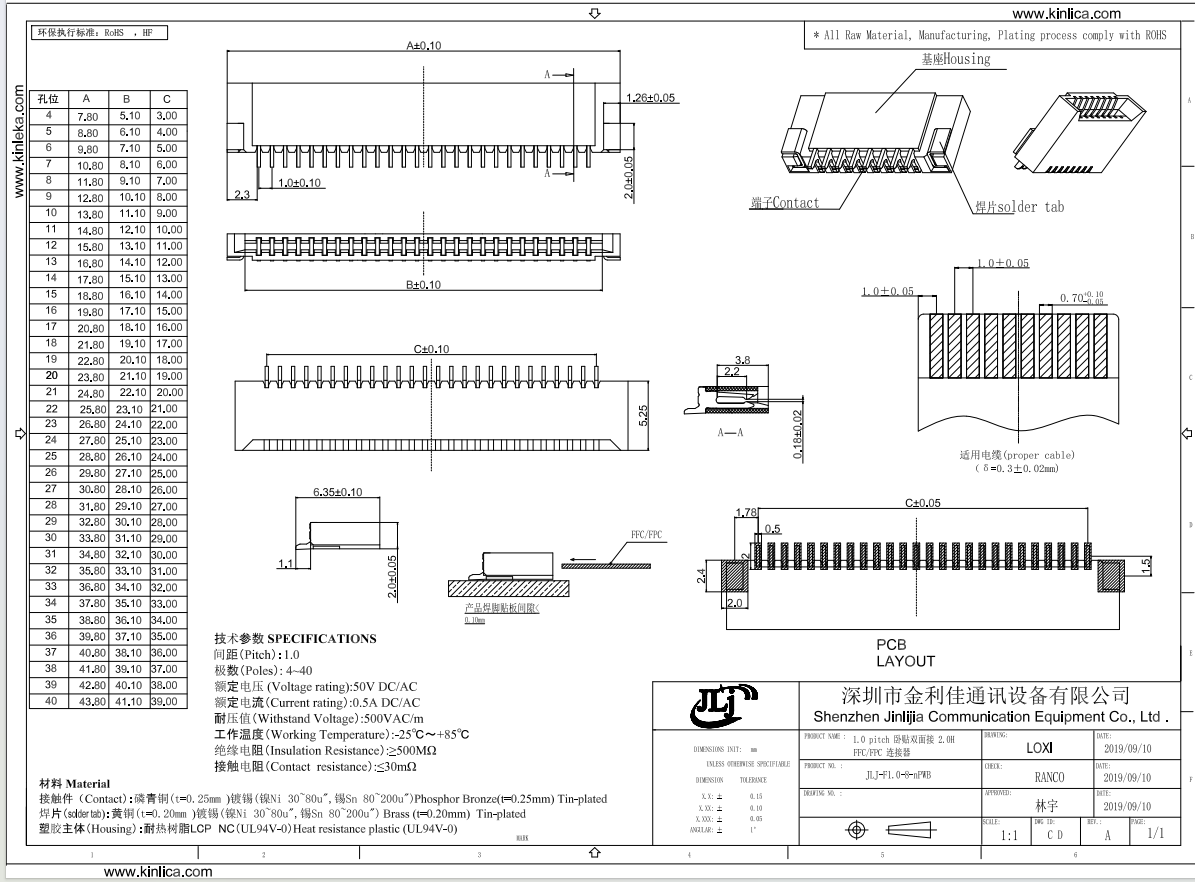

 二、关键型号与核心参数（以1.0mm间距系列为例）

引脚间距 1.00mm（行业通用标准间距）

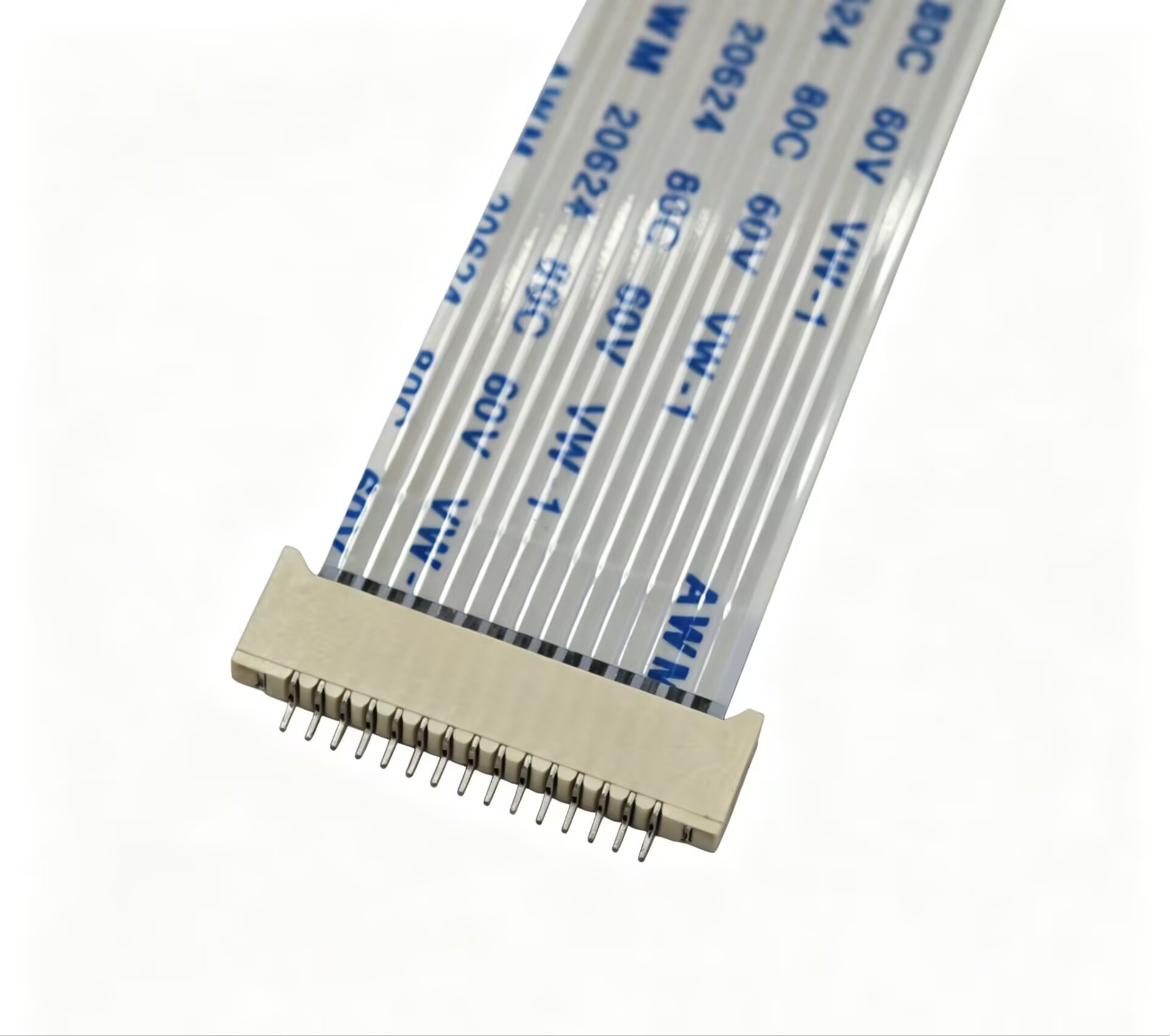

电路数 常见 4P~40P（图为15P规格）

三、核心特性与设计优势

 1. 防呆与定位设计

两端的金属定位片可防止连接器焊接偏移，同时FFC线插入时自带防呆结构，避免反插损坏。

2. 高可靠接触结构

- 双面接触端子设计，扁平线正面，反面插入都能连通，无需认正反向。

- 磷青铜材质端子，表面镀锡/镀金，抗氧化性好，使用寿命长。

3. 易组装与维护

直插式结构无需额外翻盖/滑块，直接插入FFC线即可锁定，生产效率高；

四、典型应用场景

 - 消费电子：笔记本/平板的显示屏排线、摄像头模组、家电控制面板。

- 工业控制：仪器仪表、工控主板、传感器信号传输。

- 汽车电子：车载中控、导航屏、车灯模块（汽车级型号支持高温/高振动环境）
